Grundgedanke / Ursprung

Im Zuge des Zivildienstes beim Roten Kreuz kam der Gedanke mehr Elektrotechnik auch in diesen Sektor einfließen zu lassen. Eine bereits vorhandene Tasche am Roten Kreuz T-Shirt bietet die Halterung für dieses Schild. Mit zwei M3 Schrauben wird das Schild am T-Shirt fixiert, sodass es sogar beim An- und Ausziehen des T-Shirts nicht hinausfallen kann.

Hardwareaufbau

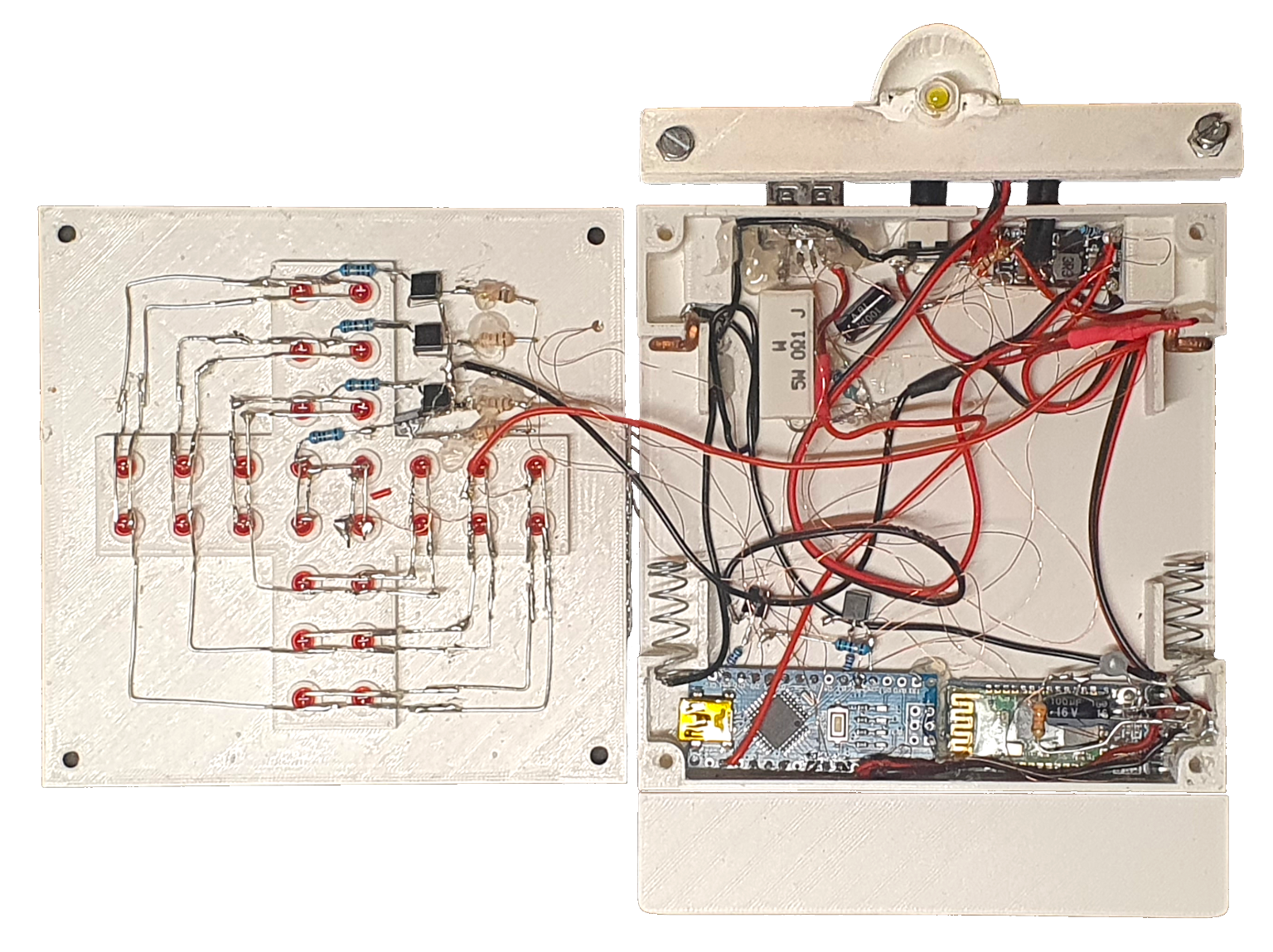

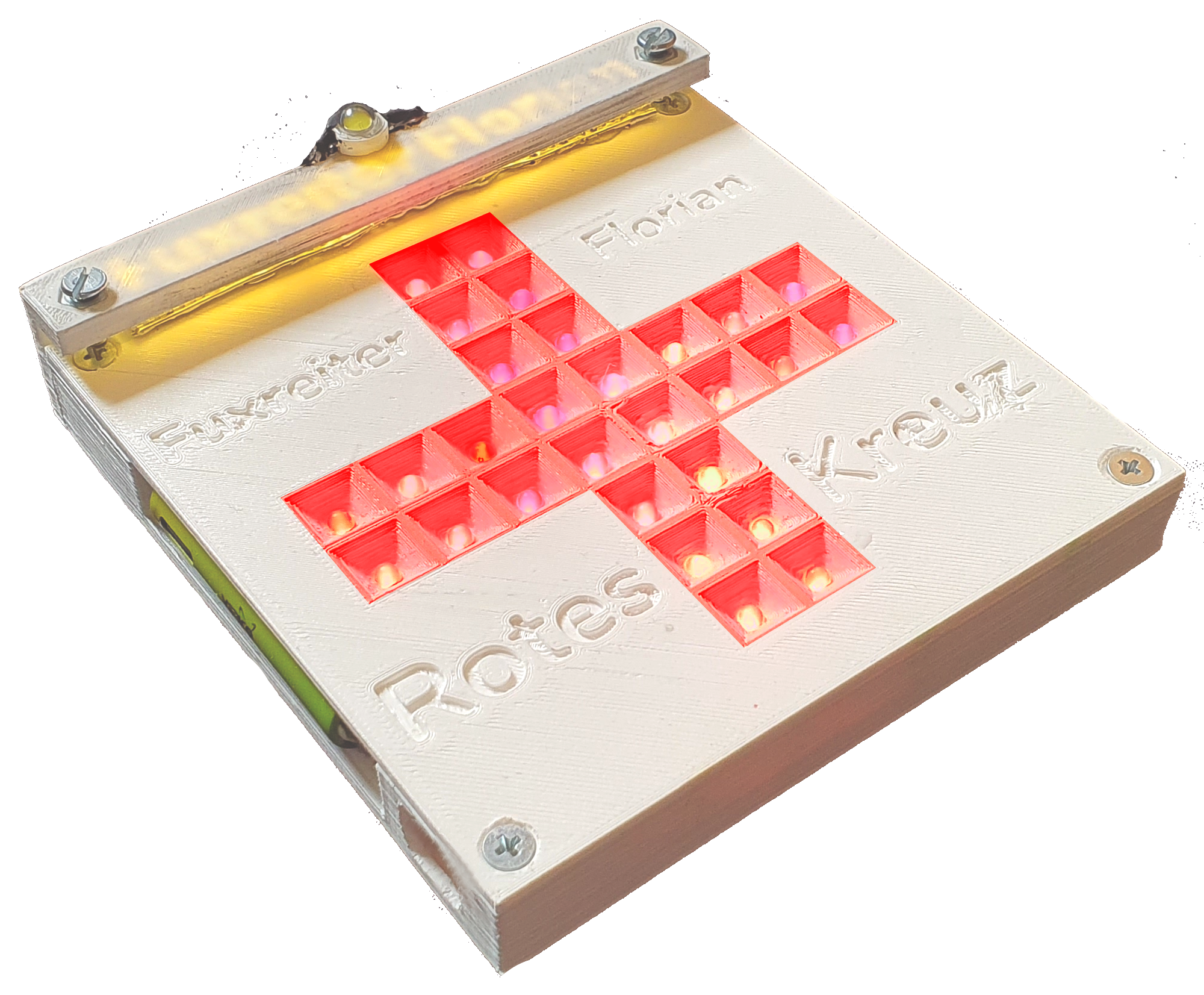

Mithilfe von 28 roten 3mm LEDs wird die Basis für dieses Projekt geschaffen. Ein speziell dafür gefertigter 3D-Druck mit weißem PLA-Filament stellt das Gehäuse des Schildes dar. Zudem wird mithilfe von mehreren warmweißen SMD-LEDs eine Namensbeleuchtung gewährleistet, indem ein Namenszug im 3D-Druck durchleuchtet wird. Dies bedeutet, dass der Name nur sichtbar ist, wenn diese warmweißen LEDs eingeschaltet sind. Um auch bei Dunkelheit eine ausreichende Beleuchtung zu gewährleisten ist zudem noch eine kaltweiße Cree-LED am oberen Rand des Schildes positioniert.

Die Spannungsversorgung wird mithilfe von 2 Akkus in AAA-Batterienformat gewährleistet. Der große Vorteil, warum diese speziellen Akkus verwendet werden besteht darin, dass diese ca. 5 Mal so lange halten, wie Batterien und ausgewechselt werden können, um die Nutzungsdauer zu verlängern. Somit beträgt die Nutzungsdauer mit 2 dieser Akkus circa. 1,5 Stunden.

Gesteuert werden alle LEDs von einem Arduino Nano und die Bluetooth-Verbindung zum Smartphone, welche im folgenden Abschnitt ("Software") genauer erläutert wird, stellt ein HC-06 Modul her.

Software (Arduinoprogramm)

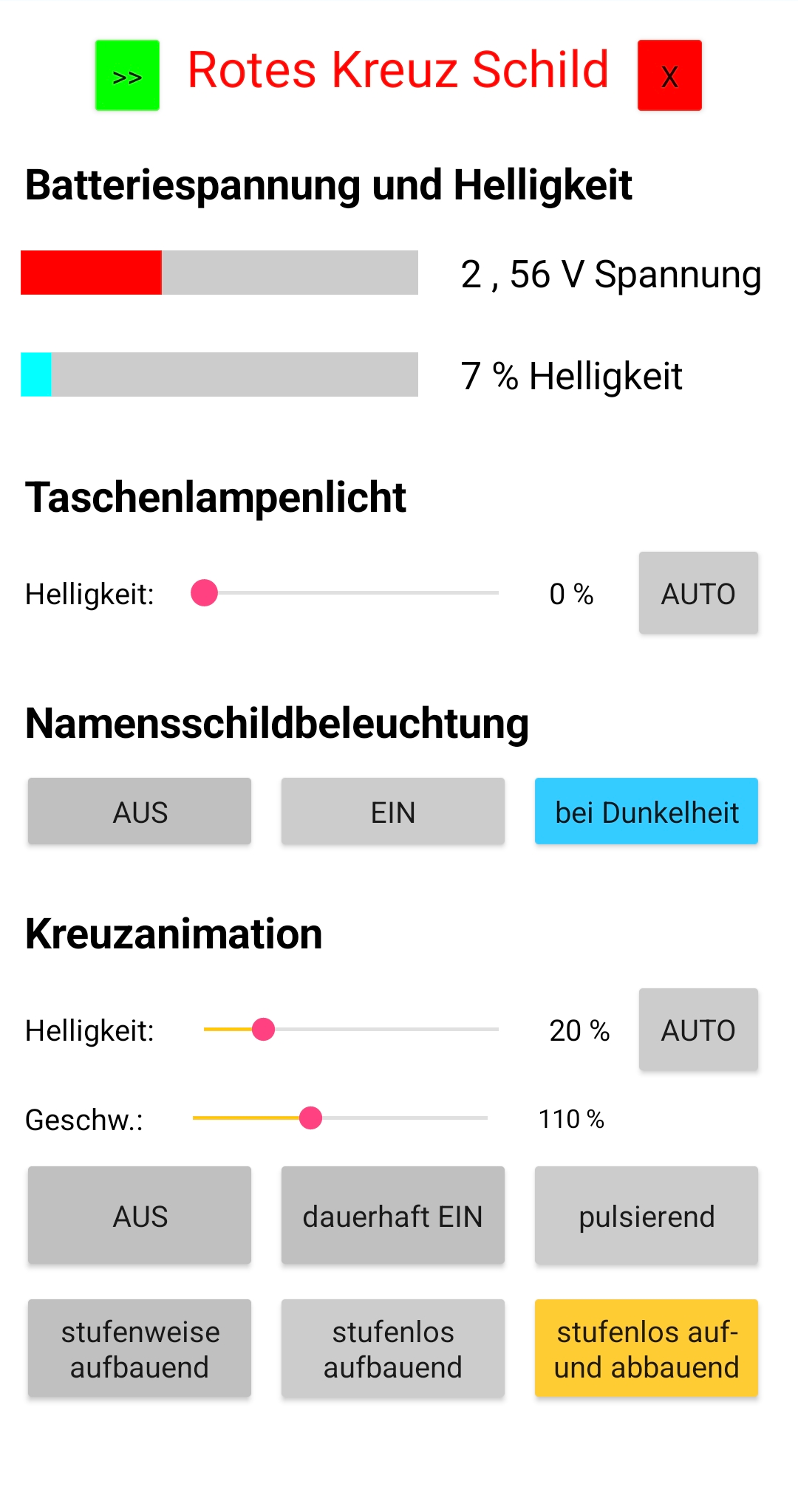

Gesteuert wird das Schild mithilfe einer selbst entwickelten Smartphoneapp. In dieser App kann die Animation des Roten Kreuzes geändert werden. Zudem lässt sich die Helligkeit und Geschwindigkeit der Animation variieren. Des Weiteren kann die Namensschildbeleuchtung auf Aus und ein geschaltet werden. Nicht außer Acht zu lassen ist die Tatsache dass, mithilfe des obersten Schiebereglers die Helligkeit der weißen Cree LED verändert werden kann, um der Dunkelheit mit Licht entgegenzuwirken. Außerdem wird die aktuelle Batteriespannung, die gemessene Helligkeit sowie die aktuelle Umgebungstemperatur angezeigt.

Wird bei einem der Unterpunkte der "automatisch" Taster aktiviert (=blau hinterlegt), dann wird dasjenige Licht automatisch bei Dunkelheit eingeschalten bzw. an die Umgebungshelligkeit angepasst.

Mit dem grünen Doppelpfeil links oben können die eingestellten Werte am Schild gespeichert werden, sodass die programmierte Animation beim nächsten Start ohne Appverbindung die selbe bleibt.

Klicken Sie rechts unten auf "Video ansehen" um einen visuellen Überblick über die Funktionen des Roten Kreuz Schildes zu bekommen!
